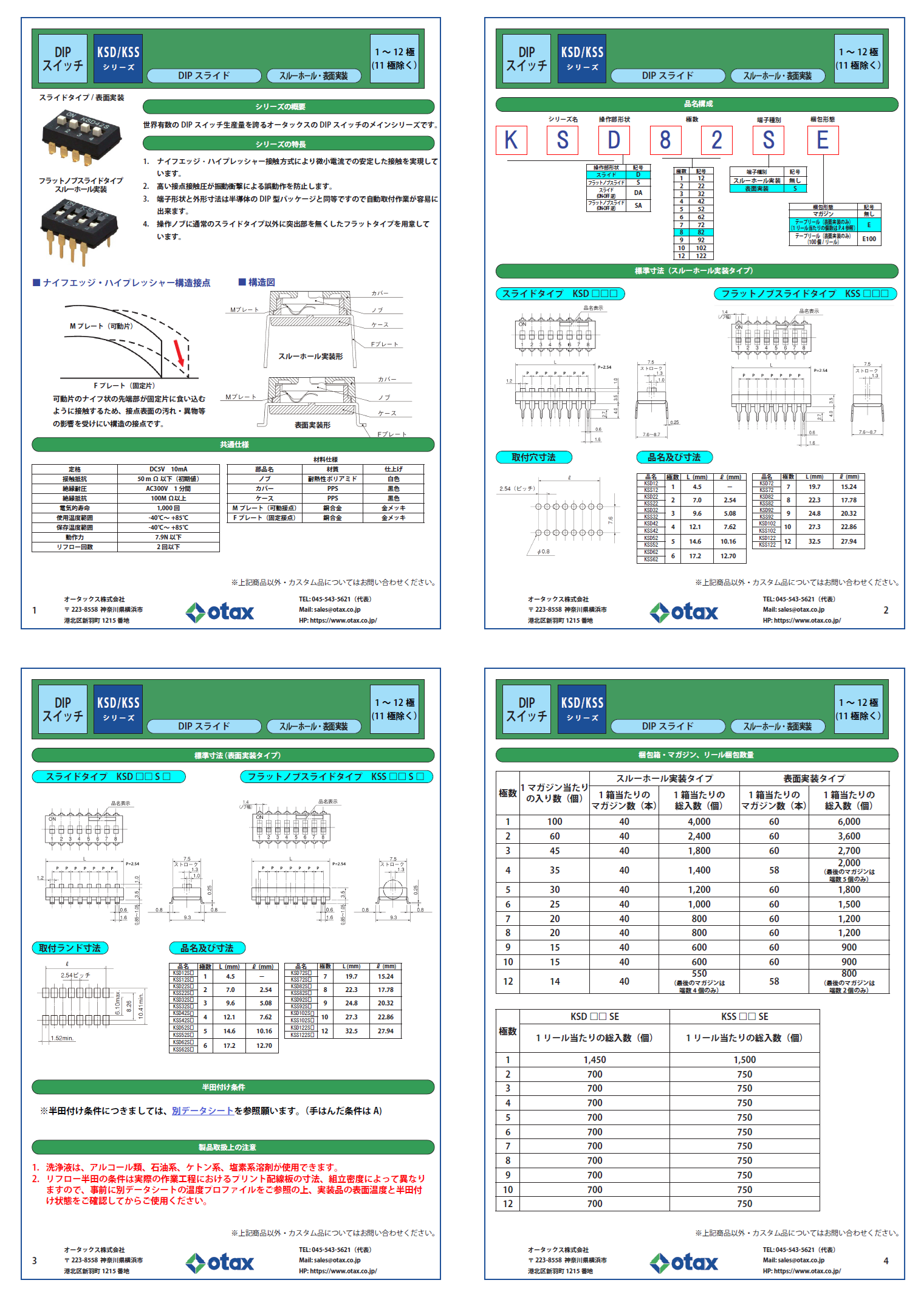

PDFダウンロードはこちら

３DCADダウンロード

シリーズ		品名				3D CAD	備考
K	KSD	KSD12					フルピッチ　スライド　1極　フロー実装
		KSD22					フルピッチ　スライド　2極　フロー実装
		KSD32					フルピッチ　スライド　3極　フロー実装
		KSD42					フルピッチ　スライド　4極　フロー実装
		KSD52					フルピッチ　スライド　5極　フロー実装
		KSD62					フルピッチ　スライド　6極　フロー実装
		KSD72					フルピッチ　スライド　7極　フロー実装
		KSD82					フルピッチ　スライド　8極　フロー実装
		KSD92					フルピッチ　スライド　9極　フロー実装
		KSD102					フルピッチ　スライド　10極　フロー実装
		KSD122					フルピッチ　スライド　12極　フロー実装
		KSD12S					フルピッチ　スライド　1極　面実装
		KSD22S					フルピッチ　スライド　2極　面実装
		KSD32S					フルピッチ　スライド　3極　面実装
		KSD42S					フルピッチ　スライド　4極　面実装
		KSD52S					フルピッチ　スライド　5極　面実装
		KSD62S					フルピッチ　スライド　6極　面実装
		KSD72S					フルピッチ　スライド　7極　面実装
		KSD82S					フルピッチ　スライド　8極　面実装
		KSD92S					フルピッチ　スライド　9極　面実装
		KSD102S					フルピッチ　スライド　10極　面実装
		KSD122S					フルピッチ　スライド　12極　面実装
	KSS	KSS12					フルピッチ　フラットノブスライド　1極　フロー実装
		KSS22					フルピッチ　フラットノブスライド　2極　フロー実装
		KSS32					フルピッチ　フラットノブスライド　3極　フロー実装
		KSS42					フルピッチ　フラットノブスライド　4極　フロー実装
		KSS52					フルピッチ　フラットノブスライド　5極　フロー実装
		KSS62					フルピッチ　フラットノブスライド　6極　フロー実装
		KSS72					フルピッチ　フラットノブスライド　7極　フロー実装
		KSS82					フルピッチ　フラットノブスライド　8極　フロー実装
		KSS92					フルピッチ　フラットノブスライド　9極　フロー実装
		KSS102					フルピッチ　フラットノブスライド　10極　フロー実装
		KSS122					フルピッチ　フラットノブスライド　12極　フロー実装
		KSS12S					フルピッチ　フラットノブスライド　1極　面実装
		KSS22S					フルピッチ　フラットノブスライド　2極　面実装
		KSS32S					フルピッチ　フラットノブスライド　3極　面実装
		KSS42S					フルピッチ　フラットノブスライド　4極　面実装
		KSS52S					フルピッチ　フラットノブスライド　5極　面実装
		KSS62S					フルピッチ　フラットノブスライド　6極　面実装
		KSS72S					フルピッチ　フラットノブスライド　7極　面実装
		KSS82S					フルピッチ　フラットノブスライド　8極　面実装
		KSS92S					フルピッチ　フラットノブスライド　9極　面実装
		KSS102S					フルピッチ　フラットノブスライド　10極　面実装
		KSS122S					フルピッチ　フラットノブスライド　12極　面実装

■ DIPスイッチ豆知識

DIPスイッチとは？

DIPスイッチの正式な呼び名は、DUAL IN LINE PACKAGE SWITCH。操作用スイッチの中でも、他のスイッチとは異なりパネル表面に取り付けられることはごく稀で、プリント基板上に取り付けられ内部装置に組み込まれるスイッチです。電気信号の制御を目的とし、プログラムの設定、回路切り替えや回路チェックなどの用途に使用されています。

日本国内で月に1,000万個のニーズ

DIPスイッチは米国生まれ。日本では、自動販売機の料金設定用のスイッチとして登場してまだ20年強の歴史しかありません。が、プログラミング用設定スイッチとして飛躍的に用途が拡大し、現在では国内で月に1,000万個の需要があるといわれています。

70％近くを占めるスライド型

DIPスイッチは、操作部の形状によってスライド型、ピアノ型、ロータリー型に大別され、用途によって使い分けられていますが、スライド型が一般的で全体の7割弱、主に4極と8極が使用されています。
