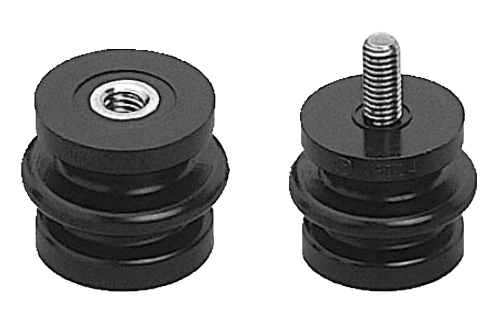

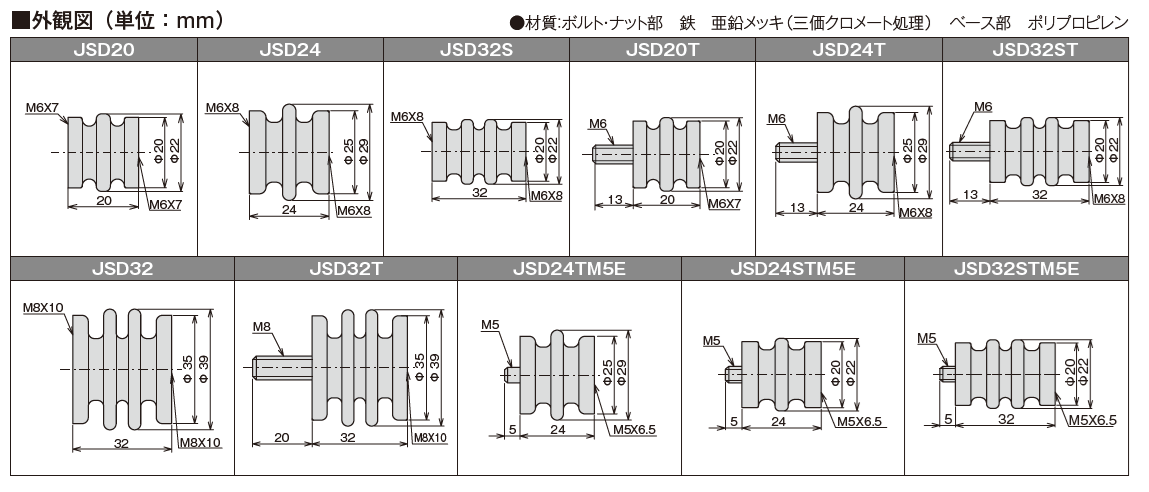

KASUGA端子台 絶縁支持台 絶縁支持台 分岐用銅バーの筐体への固定などに使用する絶縁支持台です。 注：JSD32(T)は、分岐用銅バーJTS108H、JTS118H、JTS128H、JTS208H、JTS218H、JTS228Hには使用できません。 （写真はJSD20とJSD20T） 型式 高さ 最大径 ナット ボルト 締付トルク 絶縁電圧 耐電圧 入数 JSD20 20 22 M6×7 － 4～5 N・m 600V 2500V1分間 50個入 JSD24 24 29 M6×8 － 4～5 N・m 600V 2500V1分間 50個入 JSD32S 32 22 M6×8 － 4～5 N・m 600V 2500V1分間 50個入 JSD20T 20 22 M6×7 M6×13 4～5 N・m 600V 2500V1分間 50個入 JSD24T 24 29 M6×8 M6×13 4～5 N・m 600V 2500V1分間 50個入 JSD32ST 32 22 M6×8 M6×13 4～5 N・m 600V 2500V1分間 50個入 JSD32 32 39 M8×10 － 8～10 N・m 600V 2500V1分間 50個入 JSD32T 32 39 M8×10 M8×20 8～10 N・m 600V 2500V1分間 50個入 JSD24TM5E 24 29 M5×6.5 M5×5 2.2～2.8 N・m 600V 2500V1分間 50個入 JSD24STM5E 24 22 M5×6.5 M5×5 2.2～2.8 N・m 600V 2500V1分間 50個入 JSD32STM5E 32 22 M5×6.5 M5×5 2.2～2.8 N・m 600V 2500V1分間 50個入
