KASUGA端子台

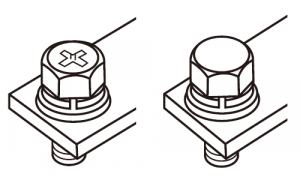

組式（（＋）六角ボルト、六角ボルト）

下記の表にない仕様については、KASUGA端子台製品検索でお調べください。検索結果のページからデータシートも参照出来ますし、CADファイルへのダウンロードリンクもあります。

シリーズ	品目名	絶縁電圧（V)	定格電流値（A)	ねじサイズ	端子ピッチ（mm）	極数	適合電線（最大）㎟	適合電線（AWG）

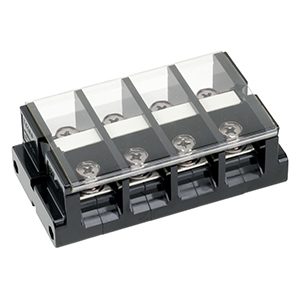

TC	TC100C02	600	130	M8	27	2	38	–
TC	TC100C03	600	130	M8	27	3	38	–
TC	TC100C04	600	130	M8	27	4	38	–
TC	TC100C06	600	130	M8	27	6	38	–
TC	TC100C08	600	130	M8	27	8	38	–
TC	TC100C09	600	130	M8	27	9	38	–
TC	TC100C10	600	130	M8	27	10	38	–
TC	TC200C02	600	240	M10	34	2	100	–
TC	TC200C03	600	240	M10	34	3	100	–
TC	TC200C04	600	240	M10	34	4	100	–
TC	TC200C06	600	240	M10	34	6	100	–
TC	TC200C09	600	240	M10	34	9	100	–
TC	TC200C10	600	240	M10	34	10	100	–
TXM	TXM10002	1000	130	M8	27	2	38	AWG8～2
TXM	TXM10003	1000	130	M8	27	3	38	AWG8～2
TXM	TXM10004	1000	130	M8	27	4	38	AWG8～2
TXM	TXM10006	1000	130	M8	27	6	38	AWG8～2
TXM	TXM10008	1000	130	M8	27	8	38	AWG8～2
TXM	TXM10009	1000	130	M8	27	9	38	AWG8～2
TXM	TXM10010	1000	130	M8	27	10	38	AWG8～2
TXM	TXM10012	1000	130	M8	27	12	38	AWG8～2
TXM	TXM10015	1000	130	M8	27	15	38	AWG8～2
TXM	TXM15002	1000	175	M8	28	2	60	AWG6～2/0
TXM	TXM15003	1000	175	M8	28	3	60	AWG6～2/0
TXM	TXM15004	1000	175	M8	28	4	60	AWG6～2/0
TXM	TXM15006	1000	175	M8	28	6	60	AWG6～2/0
TXM	TXM15008	1000	175	M8	28	8	60	AWG6～2/0
TXM	TXM15009	1000	175	M8	28	9	60	AWG6～2/0
TXM	TXM15010	1000	175	M8	28	10	60	AWG6～2/0
TXM	TXM15012	1000	175	M8	28	12	60	AWG6～2/0
TXM	TXM15015	1000	175	M8	28	15	60	AWG6～2/0
TXM	TXM20002	1000	240	M10	39	2	100	AWG4～4/0
TXM	TXM20003	1000	240	M10	39	3	100	AWG4～4/0
TXM	TXM20004	1000	240	M10	39	4	100	AWG4～4/0
TXM	TXM20006	1000	240	M10	39	6	100	AWG4～4/0
TXM	TXM20009	1000	240	M10	39	9	100	AWG4～4/0
TXM	TXM20010	1000	240	M10	39	10	100	AWG4～4/0
TXM	TXM20012	1000	240	M10	39	12	100	AWG4～4/0
TXM	TXM30002	1000	310	M10	46	2	150	AWG16～10
TXM	TXM30003	1000	310	M10	46	3	150	AWG16～10
TXM	TXM30004	1000	310	M10	46	4	150	AWG16～10
TXM	TXM30006	1000	310	M10	46	6	150	AWG16～10
TXM	TXM30009	1000	310	M10	46	9	150	AWG16～10
TXM	TXM30010	1000	310	M10	46	10	150	AWG16～10
TXM	TXM40002	1000	400	M12	62	2	200	AWG(MCM)1/0～(500)
TXM	TXM40003	1000	400	M12	62	3	200	AWG(MCM)1/0～(500)
TXM	TXM40004	1000	400	M12	62	4	200	AWG(MCM)1/0～(500)
TXM	TXM40006	1000	400	M12	62	6	200	AWG(MCM)1/0～(500)

ねじ端子－組式－（＋）六角ボルト、六角ボルト端子台
