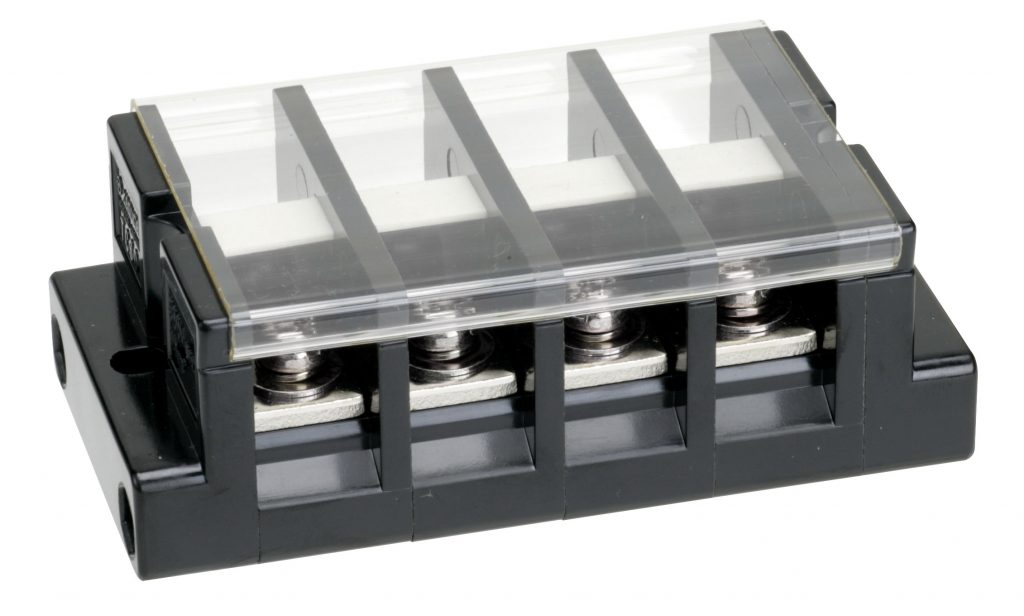

KASUGA端子台 組式（セルフアップ｛丸座金付｝） ねじ端子－組式－セルフアップ（丸座金付）端子台 丸座金付ねじのセルフアップタイプです。圧着端子専用となります。 （写真はTC60C04） 共通仕様・材質・海外規格適合定格（TCシリーズ） 共通仕様・材質・海外規格適合定格（TXMシリーズ） 下記の表にない仕様については、KASUGA端子台製品検索でお調べください。検索結果のページからデータシートも参照出来ますし、CADファイルへのダウンロードリンクもあります。 シリーズ 品目名 絶縁電圧（V) 定格電流値（A) ねじサイズ 端子ピッチ（mm） 極数 適合電線（最大）㎟ 適合電線（AWG） TC TC60C02 600 70 M5 18.0 2 14 – TC TC60C03 600 70 M5 18.0 3 14 – TC TC60C04 600 70 M5 18.0 4 14 – TC TC60C05 600 70 M5 18.0 5 14 – TC TC60C06 600 70 M5 18.0 6 14 – TC TC60C08 600 70 M5 18.0 8 14 – TC TC60C09 600 70 M5 18.0 9 14 – TC TC60C10 600 70 M5 18.0 10 14 – TXM TXM6002 800 90 M6 19.5 2 22 AWG14～4 TXM TXM6003 800 90 M6 19.5 3 22 AWG14～4 TXM TXM6004 800 90 M6 19.5 4 22 AWG14～4 TXM TXM6005 800 90 M6 19.5 5 22 AWG14～4 TXM TXM6006 800 90 M6 19.5 6 22 AWG14～4 TXM TXM6008 800 90 M6 19.5 8 22 AWG14～4 TXM TXM6009 800 90 M6 19.5 9 22 AWG14～4 TXM TXM6010 800 90 M6 19.5 10 22 AWG14～4 TXM TXM6012 800 90 M6 19.5 12 22 AWG14～4 TXM TXM6015 800 90 M6 19.5 15 22 AWG14～4 TXM TXM6016 800 90 M6 19.5 16 22 AWG14～4 TXM TXM6017 800 90 M6 19.5 17 22 AWG14～4 TXM TXM6018 800 90 M6 19.5 18 22 AWG14～4
