分岐用端子台
分岐用端子台
TQBシリーズは、分岐用大容量タイプの端子台です。
従来の銅バーを使用した分岐配線に比べて作業工数で約1/6、設置面積では約15％削減することが可能です。
組式なのでサイドベースがないので高い省スペース性を実現します。全機種、耐熱電線の使用を考慮した定格設定となっています。

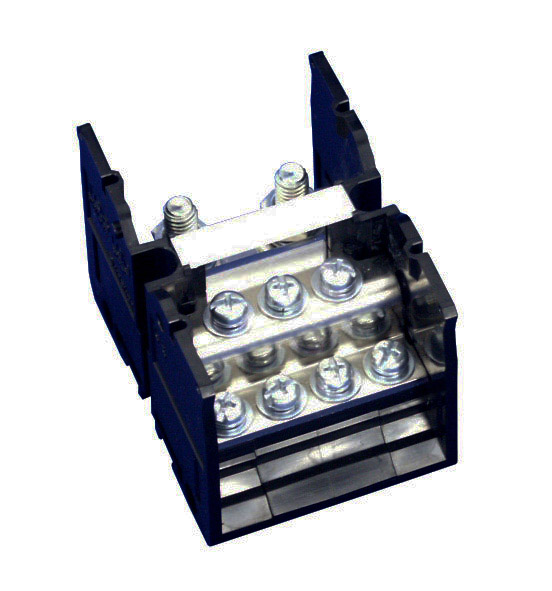

（写真はTQB100D01)
下記の表にない仕様については、KASUGA端子台製品検索でお調べください。検索結果のページからデータシートも参照出来ますし、CADファイルへのダウンロードリンクもあります。
| シリーズ | 品目名 | 絶縁電圧（V) | 定格電流値（A)1 | 定格電流値（A)2 | ねじサイズ | 端子構造 | 端子ピッチ（mm） | 極数 | 適合電線（最大）㎟ | 適合電線（AWG） |
|---|---|---|---|---|---|---|---|---|---|---|
| TQB | TQB60D01 | 600 | 40 | 90 | M4,M6 | セルフアップ（丸座金付） | 50.0 | 1 | 5.5/22 | AWG16～10,AWG10～4 |
| TQB | TQB60D02 | 600 | 40 | 90 | M4,M6 | セルフアップ（丸座金付） | 50.0 | 2 | 5.5/22 | AWG16～10,AWG10～4 |
| TQB | TQB60D03 | 600 | 40 | 90 | M4,M6 | セルフアップ（丸座金付） | 50.0 | 3 | 5.5/22 | AWG16～10,AWG10～4 |
| TQB | TQB60D04 | 600 | 40 | 90 | M4,M6 | セルフアップ（丸座金付） | 50.0 | 4 | 5.5/22 | AWG16～10,AWG10～4 |
| TQB | TQB100D01 | 600 | 50,80 | 175 | M5,M8 | スタッド | 60.0 | 1 | 8,14/60 | AWG12～6,AWG8～1 |
| TQB | TQB100D02 | 600 | 50,80 | 175 | M5,M8 | スタッド | 60.0 | 2 | 8,14/60 | AWG12～6,AWG8～1 |
| TQB | TQB100D03 | 600 | 50,80 | 175 | M5,M8 | スタッド | 60.0 | 3 | 8,14/60 | AWG12～6,AWG8～1 |
| TQB | TQB100D04 | 600 | 50,80 | 175 | M5,M8 | スタッド | 60.0 | 4 | 8,14/60 | AWG12～6,AWG8～1 |
| TQB | TQB200D01 | 600 | 80,90 | 250,310 | M5,M6,M10 | スタッド | 77.5 | 1 | 22/150 | AWG12～6,AWG10～4 |
| TQB | TQB200D02 | 600 | 80,90 | 250,310 | M5,M6,M10 | スタッド | 77.5 | 2 | 22/150 | AWG12～6,AWG10～4 |
| TQB | TQB200D03 | 600 | 80,90 | 250,310 | M5,M6,M10 | スタッド | 77.5 | 3 | 22/150 | AWG12～6,AWG10～4 |
| TQB | TQB200D04 | 600 | 80,90 | 250,310 | M5,M6,M10 | スタッド | 77.5 | 4 | 22/150 | AWG12～6,AWG10～4 |
| TQB | TQB400D01 | 600 | 240 | 440 | M6,M8,M10,M12 | スタッド | 112.0 | 1 | 100/200 | AWG14～10,AWG10～4、AWG4～1、AWG1/0～4/0,kcmil350～400 |
| TQB | TQB400D02 | 600 | 240 | 440 | M6,M8,M10,M12 | スタッド | 112.0 | 2 | 100/200 | AWG14～10,AWG10～4、AWG4～1、AWG1/0～4/0,kcmil350～400 |
| TQB | TQB400D03 | 600 | 240 | 440 | M6,M8,M10,M12 | スタッド | 112.0 | 3 | 100/200 | AWG14～10,AWG10～4、AWG4～1、AWG1/0～4/0,kcmil350～400 |
| TQB | TQB400D04 | 600 | 240 | 440 | M6,M8,M10,M12 | スタッド | 112.0 | 4 | 100/200 | AWG14～10,AWG10～4、AWG4～1、AWG1/0～4/0,kcmil350～400 |
