KASUGA端子台

ねじ端子台（レール式、FPタイプ除く）

下記の表にない仕様については、KASUGA端子台製品検索でお調べください。検索結果のページからデータシートも参照出来ますし、CADファイルへのダウンロードリンクもあります。

シリーズ	品目名	絶縁電圧（V)	定格電流値（A)1	ねじサイズ	端子ピッチ（mm）	端子構造	適合電線（最大）㎟	適合電線（AWG）

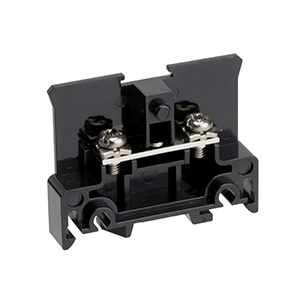

TX	TX7	800	15	M3	7.3	セルフアップ	1.25	AWG20～16
TX	TX10SM3	800	20	M3	8.0	セルフアップ	2.0	AWG20～14
TX	TX10S	800	20	M3.5	8.0	セルフアップ	2.0	AWG20～14
TX	TX10	800	20	M3.5	9.5	セルフアップ	2.0	AWG20～14
TX	TX20	800	40	M4	11.5	セルフアップ	5.5	AWG18～10
TX	TX30	800	50	M5	14.5	セルフアップ	8.0	AWG16～10
TX	TX50	800	80	M5	15.0	セルフアップ	14.0	AWG16～10
TX	TX60	800	90	M6	19.5	セルフアップ（丸座金付）	22.0	AWG14～4
TX	TX100	1000	130	M8	27.0	(+)六角ボルト	38.0	AWG8～2

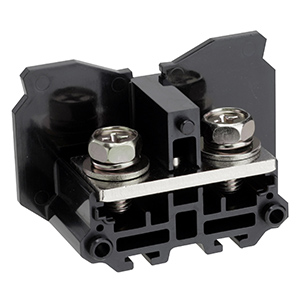

TX	TX150	1000	175	M8	28.0	(+)六角ボルト	60.0	AWG6～2/0
TX	TX200	1000	240	M10	39.0	(+)六角ボルト	100.0	AWG4～4/0
TX	TX300	1000	310	M10	46.0	(+)六角ボルト	150.0	AWG(MCM)4～(350)
TX	TX400	1000	400	M12	62.0	六角ボルト	200.0	AWG(MCM)1/0～(500)
TX	TX600N	1000	600	M16	64.0	スタッド	325.0	–
TX	TX800N	1000	800	M16	64.0	スタッド（ガイド付き）	325.0	–
TX	TX1000N	1000	1000	M16	64.0	スタッド（ガイド付き）	325.0	–
TXU	TXU7	800	15	M3	7.3	ジャンプアップ	1.25	AWG20～16

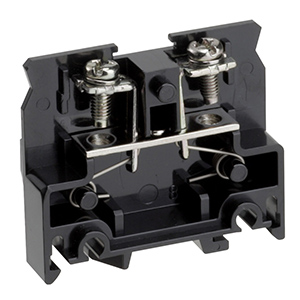

TXU	TXU10SM3	800	20	M3	8.0	ジャンプアップ	2.0	AWG20～14
TXU	TXU10S	800	20	M3.5	8.0	ジャンプアップ	2.0	AWG20～14
TXU	TXU10	800	20	M3.5	9.5	ジャンプアップ	2.0	AWG20～14
TXU	TXU20	800	40	M4	11.5	ジャンプアップ	5.5	AWG18～10
TXU	TXU30	800	50	M5	14.5	ジャンプアップ	8.0	AWG16～10
TXU	TXU50	800	80	M5	15.0	ジャンプアップ	14.0	AWG16～10
TXU	TXU60	800	90	M6	19.5	ジャンプアップ	22.0	AWG14～4
TXU	TXU100	1000	130	M8	27.0	ジャンプアップ	38.0	AWG8～2
TTG	TTG203	800	20	M3	8.0	セルフアップ	2.0	AWG20～14
TTG	TTG20U3	800	20	M3	8.0	ジャンプアップ	2.0	AWG20～14
TTG	TTG2035	800	20	M3.5	8.0	セルフアップ	2.0	AWG20～14
TTG	TTG20U35	800	20	M3.5	8.0	ジャンプアップ	2.0	AWG20～14
TTG	TTG40	800	40	M4	11.0	セルフアップ	5.5	AWG18～10
TTG	TTG40U	800	40	M4	11.0	ジャンプアップ	5.5	AWG18～10
TT	TT10SK	600	15	M3	8.0	セルフアップ	2.0	–
TT	TT10SUK	600	15	M3	8.0	ジャンプアップ	2.0	–
TT	TT10SKM35	600	20	M3.5	8.0	セルフアップ	2.0	–
TT	TT10SUKM35	600	20	M3.5	8.0	ジャンプアップ	2.0	–
TT	TT20K	600	30	M4	11.5	セルフアップ	3.5	–
TT	TT20UK	600	30	M4	11.5	ジャンプアップ	3.5	–

ねじ端子－レール式端子台
