KASUGA端子台

フィンガープロテクト

下記の表にない仕様については、KASUGA端子台製品検索でお調べください。検索結果のページからデータシートも参照出来ますし、CADファイルへのダウンロードリンクもあります。

シリーズ	品目名	取付方式	絶縁電圧（V)	定格電流値（A)	ねじサイズ	端子ピッチ（mm）	極数	適合電線（最大）㎟	適合電線（AWG）

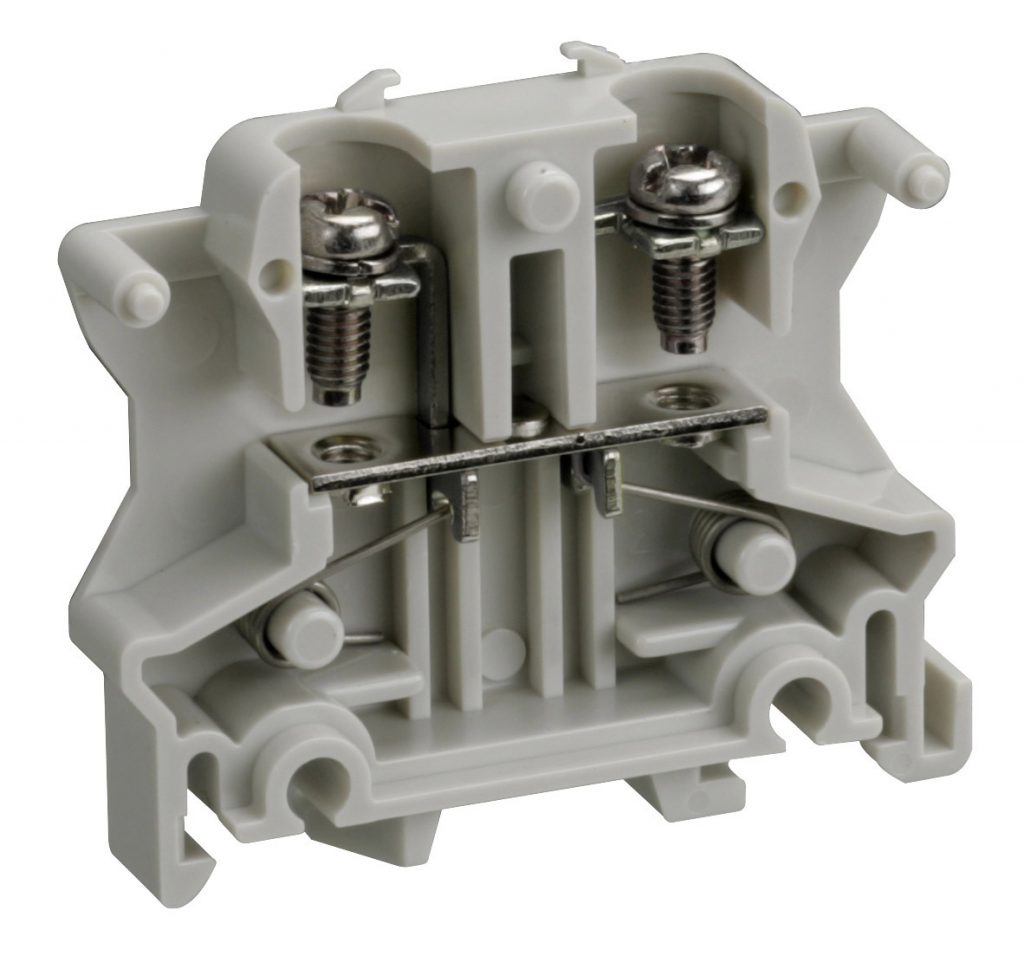

TFP	TFP15	レール式	800	15	M3	7	–	1.25	AWG20～16
TFP	TFP20	レール式	800	20	M3.5	8	–	2.0	AWG20～14
TFP	TFP40	レール式	800	40	M4	11	–	5.5	AWG18～10
TFP	TFP80	レール式	800	80	M5	14	–	14.0	AWG16～6

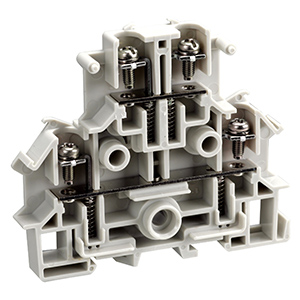

TFP	TTFP203	レール式	800	20	M3	8	–	2.0	AWG20～14
TFP	TTFP2035	レール式	800	20	M3.5	8	–	2.0	AWG20～14
TFPM	TFPM1502	直取付	800	15	M3	7	2	1.25	AWG20～16
TFPM	TFPM1503	直取付	800	15	M3	7	3	1.25	AWG20～16
TFPM	TFPM1504	直取付	800	15	M3	7	4	1.25	AWG20～16

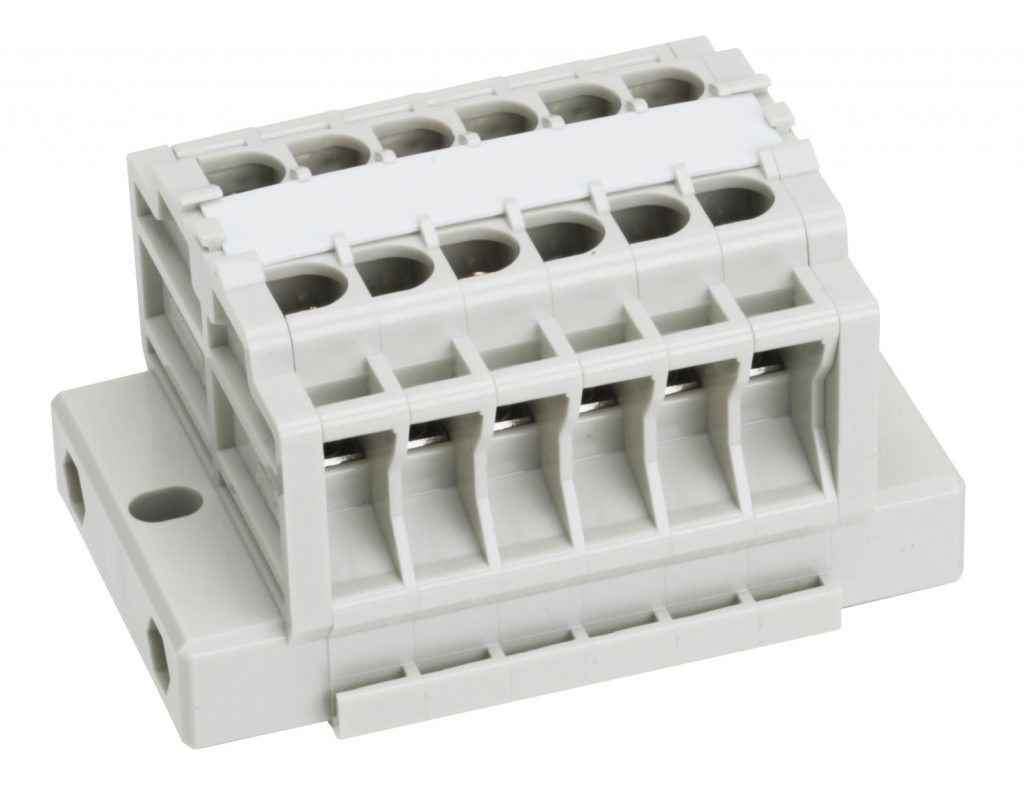

TFPM	TFPM1506	直取付	800	15	M3	7	6	1.25	AWG20～16
TFPM	TFPM1508	直取付	800	15	M3	7	8	1.25	AWG20～16
TFPM	TFPM1510	直取付	800	15	M3	7	10	1.25	AWG20～16
TFPM	TFPM1512	直取付	800	15	M3	7	12	1.25	AWG20～16
TFPM	TFPM1514	直取付	800	15	M3	7	14	1.25	AWG20～16
TFPM	TFPM1515	直取付	800	15	M3	7	15	1.25	AWG20～16
TFPM	TFPM1516	直取付	800	15	M3	7	16	1.25	AWG20～16
TFPM	TFPM1518	直取付	800	15	M3	7	18	1.25	AWG20～16
TFPM	TFPM1520	直取付	800	15	M3	7	20	1.25	AWG20～16
TFPM	TFPM1522	直取付	800	15	M3	7	22	1.25	AWG20～16
TFPM	TFPM1524	直取付	800	15	M3	7	24	1.25	AWG20～16
TFPM	TFPM1525	直取付	800	15	M3	7	25	1.25	AWG20～16
TFPM	TFPM1530	直取付	800	15	M3	7	30	1.25	AWG20～16
TFPM	TFPM2002	直取付	800	20	M3.5	8	2	2.0	AWG20～14
TFPM	TFPM2003	直取付	800	20	M3.5	8	3	2.0	AWG20～14
TFPM	TFPM2004	直取付	800	20	M3.5	8	4	2.0	AWG20～14
TFPM	TFPM2006	直取付	800	20	M3.5	8	6	2.0	AWG20～14
TFPM	TFPM2008	直取付	800	20	M3.5	8	8	2.0	AWG20～14
TFPM	TFPM2010	直取付	800	20	M3.5	8	10	2.0	AWG20～14
TFPM	TFPM2012	直取付	800	20	M3.5	8	12	2.0	AWG20～14
TFPM	TFPM2014	直取付	800	20	M3.5	8	14	2.0	AWG20～14
TFPM	TFPM2015	直取付	800	20	M3.5	8	15	2.0	AWG20～14
TFPM	TFPM2016	直取付	800	20	M3.5	8	16	2.0	AWG20～14
TFPM	TFPM2018	直取付	800	20	M3.5	8	18	2.0	AWG20～14
TFPM	TFPM2020	直取付	800	20	M3.5	8	20	2.0	AWG20～14
TFPM	TFPM2022	直取付	800	20	M3.5	8	22	2.0	AWG20～14
TFPM	TFPM2024	直取付	800	20	M3.5	8	24	2.0	AWG20～14
TFPM	TFPM2025	直取付	800	20	M3.5	8	25	2.0	AWG20～14
TFPM	TFPM2030	直取付	800	20	M3.5	8	30	2.0	AWG20～14
TFPM	TFPM4002	直取付	800	40	M4	11	2	5.5	AWG18～10
TFPM	TFPM4003	直取付	800	40	M4	11	3	5.5	AWG18～10
TFPM	TFPM4004	直取付	800	40	M4	11	4	5.5	AWG18～10
TFPM	TFPM4006	直取付	800	40	M4	11	6	5.5	AWG18～10
TFPM	TFPM4008	直取付	800	40	M4	11	8	5.5	AWG18～10
TFPM	TFPM4010	直取付	800	40	M4	11	10	5.5	AWG18～10
TFPM	TFPM4012	直取付	800	40	M4	11	12	5.5	AWG18～10
TFPM	TFPM4014	直取付	800	40	M4	11	14	5.5	AWG18～10
TFPM	TFPM4015	直取付	800	40	M4	11	15	5.5	AWG18～10
TFPM	TFPM4016	直取付	800	40	M4	11	16	5.5	AWG18～10
TFPM	TFPM4018	直取付	800	40	M4	11	18	5.5	AWG18～10
TFPM	TFPM4020	直取付	800	40	M4	11	20	5.5	AWG18～10
TFPM	TFPM8002	直取付	800	80	M5	14	2	14.0	AWG16～6
TFPM	TFPM8003	直取付	800	80	M5	14	3	14.0	AWG16～6
TFPM	TFPM8004	直取付	800	80	M5	14	4	14.0	AWG16～6
TFPM	TFPM8006	直取付	800	80	M5	14	6	14.0	AWG16～6
TFPM	TFPM8008	直取付	800	80	M5	14	8	14.0	AWG16～6
TFPM	TFPM8010	直取付	800	80	M5	14	10	14.0	AWG16～6
TFPM	TFPM8012	直取付	800	80	M5	14	12	14.0	AWG16～6
TFPM	TFPM8014	直取付	800	80	M5	14	14	14.0	AWG16～6
TFPM	TFPM8015	直取付	800	80	M5	14	15	14.0	AWG16～6

ねじ端子－フィンガープロテクト端子台
