ショートバー

端子台の端子同士を短絡させるためのショートバーです。

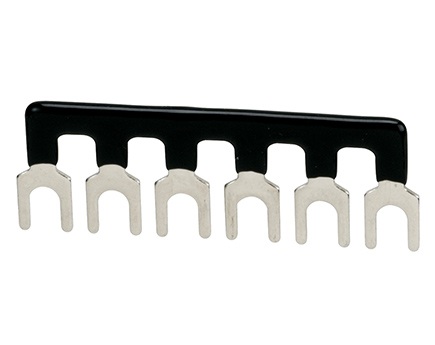

（写真はTJ161B)

端子台用

適合端子台	ピッチ	形状	種類	通電電流	極数	型式	1個あたり概略質量	入数
TEN7	7mm		被覆なし	20A	20	TJ7201A	7g	10個入
			被覆付		20	TJ7201B	8.5g	10個入
TFP15、TFPM15	7mm		被覆付	20A	2	TJ723B	0.8g	10個入
					6	TJ763B	2.8g	10個入
					20	TJ7203B	9.8g	10個入
TX7、TXU7、 TXM7、TXUM7	7.3mm		被覆なし	20A	6	TJ762A	2.5g	10個入
					20	TJ7202A	8.5g	10個入
			被覆付		2	TJ722B	0.9g	10個入
					6	TJ762B	3g	10個入
					20	TJ7202B	10g	10個入
			被覆なし（曲げ）		6	TJ762C	2.5g	10個入
TX10SM3、TXU10SM3、TX10S、TXU10S、 TFP20、TTFP203※2、TTFP2035※2、 TTG203※2、TTG20U3※2、TTG2035※2、TTG20U35※2、TXM10SM3、TXUM10SM3、 TXM10S、TXUM10S、TFPM20注 TFP、TTFP、TFPMシリーズは被覆付をご使用ください。	8mm		被覆なし	20A	6	TJ164A	3g	10個入
					20	TJ1204A	9.5g	10個入
			被覆付		2	JTJ124BB	1g	10個入
					6	TJ164B	3.5g	10個入
					20	TJ1204B	11.5g	10個入
			被覆なし（曲げ）		6	TJ164C	3g	10個入
	16mm（1極飛び）		被覆付（曲げ）		2	JTJ024BB	1.5g	10個入
	8				JTJ084BB	3.5g	10個入
TT10SK※2、TT10SUK※2、 TT10SKM35※2、TT10SUKM35※2、 TEN8※3、TEU8※3	8mm		被覆なし	20A	6	TJ161A	2.5g	10個入
					20	TJ1201A	9g	10個入
			被覆付		2	TJ121B	0.9g	10個入
					6	TJ161B	3g	10個入
					20	TJ1201B	10g	10個入
			被覆なし（曲げ）		6	TJ161C	2.5g	10個入
TX10、TXU10、 TXM10、TXUM10	9.5mm		被覆なし	20A	6	TJ162A	3.5g	10個入
					20	TJ1202A	10.5g	10個入
			被覆付		2	JTJ122BB	1g	10個入
					6	TJ162B	4g	10個入
					20	TJ1202B	12g	10個入
			被覆なし（曲げ）		6	TJ162C	3.5g	10個入
	19mm（1極飛び）		被覆付（曲げ）		2	JTJ022BB	1.5g	10個入
	8				JTJ082BB	3.5g	10個入
T10、TL15	10mm		被覆なし	20A	6	TJ163A	3.5g	10個入
			被覆付			TJ163B	4g	10個入
			被覆なし（曲げ）			TJ163C	3.5g	10個入
TEN11、TEU11	11mm		被覆なし	30A	6	TJ261A	5g	10個入
			被覆付			TJ261B	6g	10個入
			被覆なし（曲げ）			TJ261C	5g	10個入
TFP40、TTG40※2、TTG40U※2、 TFPM40	11mm		被覆付	40A	2	JTJ224B	2g	10個入
					6	JTJ264B	6g	10個入
TX20、TXU20、 TXM20、TXUM20、 TT20K※2、TT20UK※2	11.5mm		被覆なし	30A	6	TJ262A	5g	10個入
			被覆付		2	TJ222B	2g	10個入
					6	TJ262B	6g	10個入
			被覆なし（曲げ）		6	TJ262C	5g	10個入
T20C、TL25	12mm		被覆なし	30A	6	TJ263A	5g	10個入
			被覆付			TJ263B	6g	10個入
			被覆なし（曲げ）			TJ263C	5g	10個入
TX30、TXU30、 TXM30、TXUM30 T30C、TL35、TEU14	15mm		被覆付（曲げ）	50A	2	JTJ302B	7g	10個入
TX50、TXU50、TFP80、 TXM50、TXUM50、TFPM80	15mm		被覆付（曲げ）	80A	2	JTJ802B	10g	10個入
TX60、TXU60、 TXM60、TXUM60、 TC60C	19mm			90A	2	JTJ602B	15g	10個入
TX100、TXU100、 TXM100、TXUM100、 TC100C	26mm			130A	2	JTJ1002B	34g	10個入

注：短絡する全極の合計電流がショートバーの通電電流以下となるようにしてご使用ください。
※1 プッシュイン端子は下の別表を参照願います。
※2 下段端子用としてご使用ください。上段端子でご使用されますと下段端子ねじを締める（緩める）際にショートバーを外す必要があります。
※3 1極飛びショートバーもご使用できます。（TJ024BB、JTJ084BB）

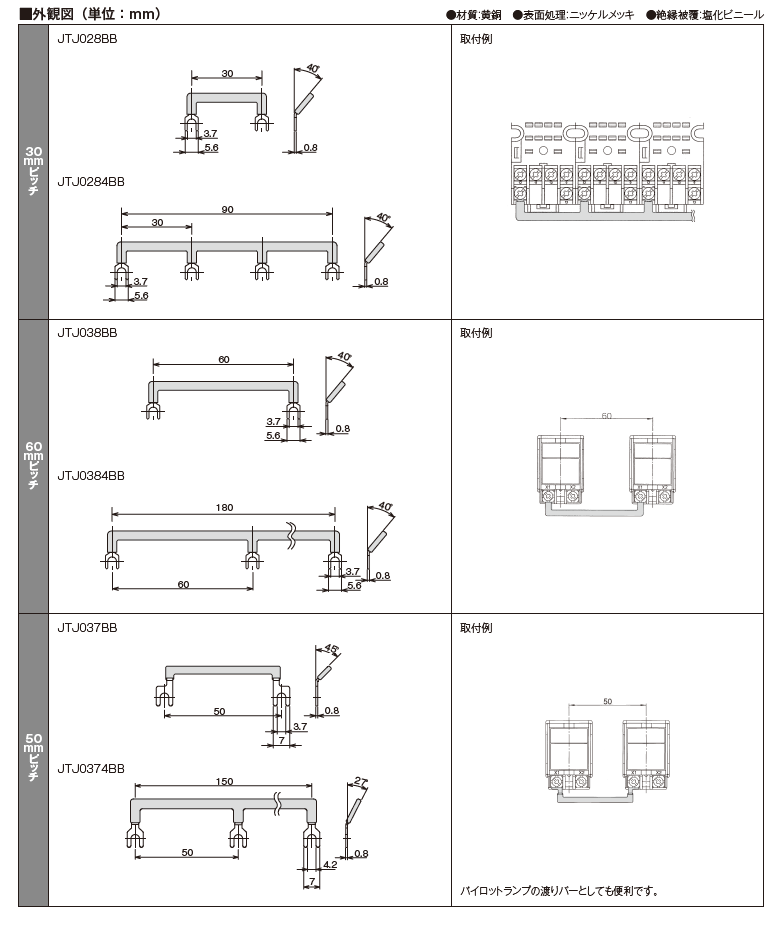

●リレーソケット用

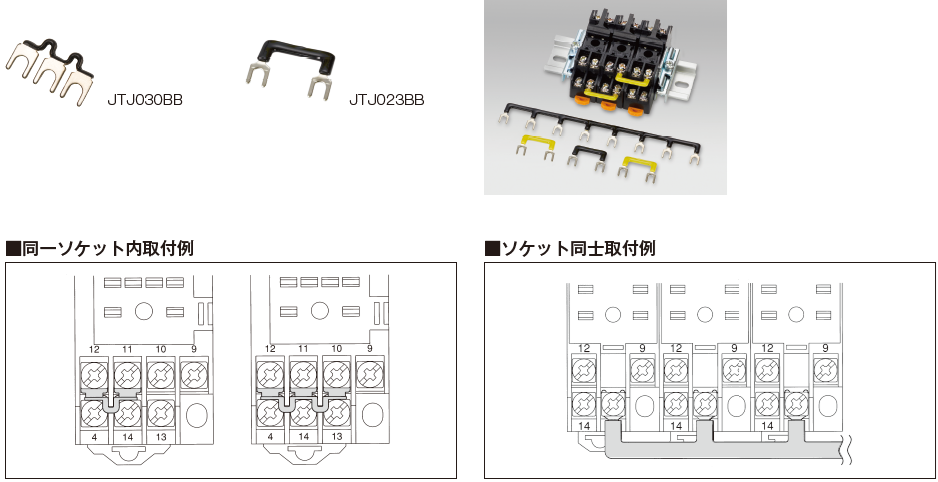

【同一ソケット内】

※ 型式の□印には被覆色の指定記号が入ります。 B(黒)、Y(黄)

【ソケット同士】
●材質：黄銅　●表面処理：ニッケルメッキ　●絶縁被覆：塩化ビニール

※ 型式の□印には被覆色の指定記号が入ります。 B(黒)、Y(黄)

● リレーソケット・ コントロールユニット用
●材質：黄銅 ●表面処理：ニッケルメッキ ●絶縁被覆：塩化ビニール

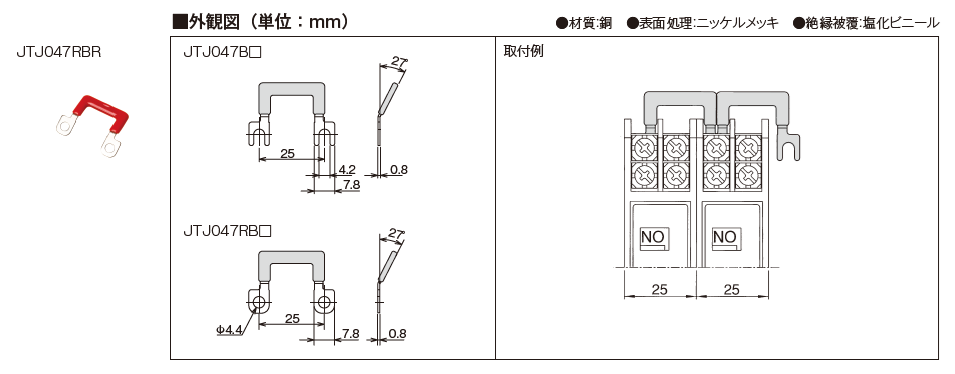

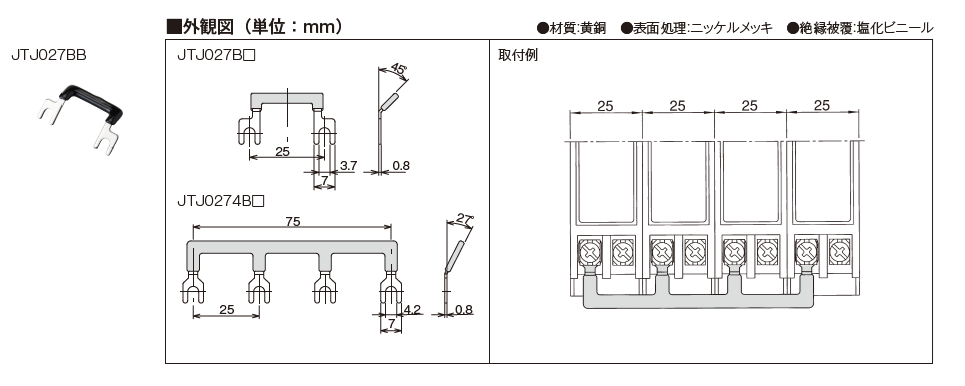

●リモコンリレー用
【電源側】
●材質：銅 ●表面処理：ニッケルメッキ ●絶縁被覆：塩化ビニール

※ □内には被覆色の指定記号が入ります。B(黒)、R(赤)、W(白)

【操作回路側】
●材質：黄銅 ●表面処理：ニッケルメッキ ●絶縁被覆：塩化ビニール

※ □内には被覆色の指定記号が入ります。B(黒)、S(青)、Y(黄)
※ JTJ0274Bは黒・青のみ

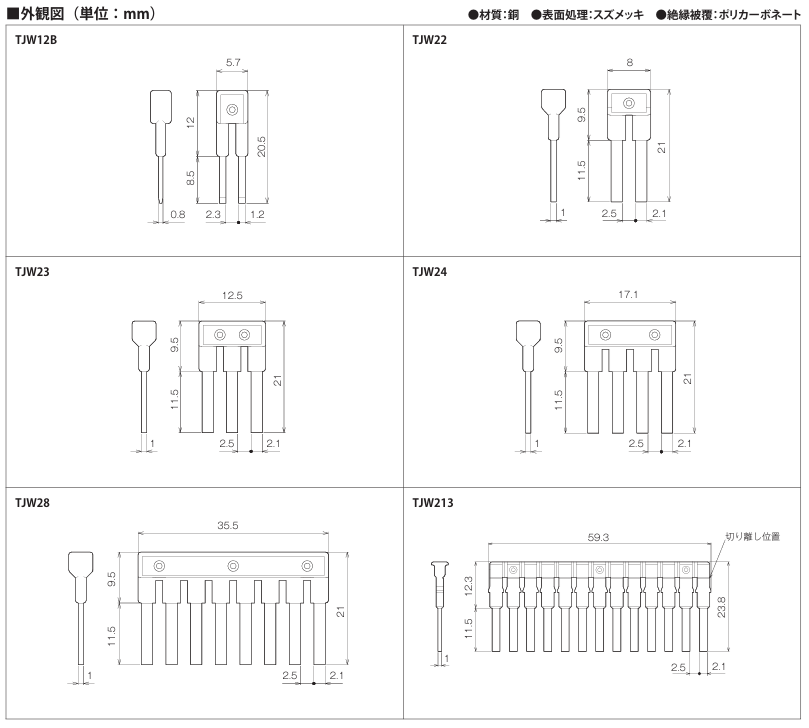

プッシュイン端子用
注：TJW213は、ペンチなどで必要な極数に切断して使用することができます。なお、切断して使用する場合は、充電部が露出しますのでご注意ください。
